در دهههای اخیر، مقاومسازی و بهسازی سازههای موجود بهدلایل مختلفی از جمله فرسودگی، افزایش بارهای وارده، تغییر کاربری، آسیبهای ناشی از زلزله و همچنین عدم تطابق با آییننامههای جدید طراحی، بیش از پیش مورد توجه قرار گرفته است . در این میان، کامپوزیتهای FRP به دلیل ویژگیهای منحصربهفرد خود، بهسرعت جای خود را در صنعت مقاومسازی باز کردهاند.
این مصالح که شامل الیاف با مقاومت بالا (شیشه، کربن، بازالت و آرامید) درون یک ماتریس پلیمری (معمولاً اپوکسی یا وینیلاستر) هستند، از اواخر قرن بیستم بهعنوان تقویتکنندههای خارجی برای سازههای بتنی، بنایی، فولادی و چوبی مورد استفاده قرار گرفتهاند .
مطالبی که مطالعه میکنید

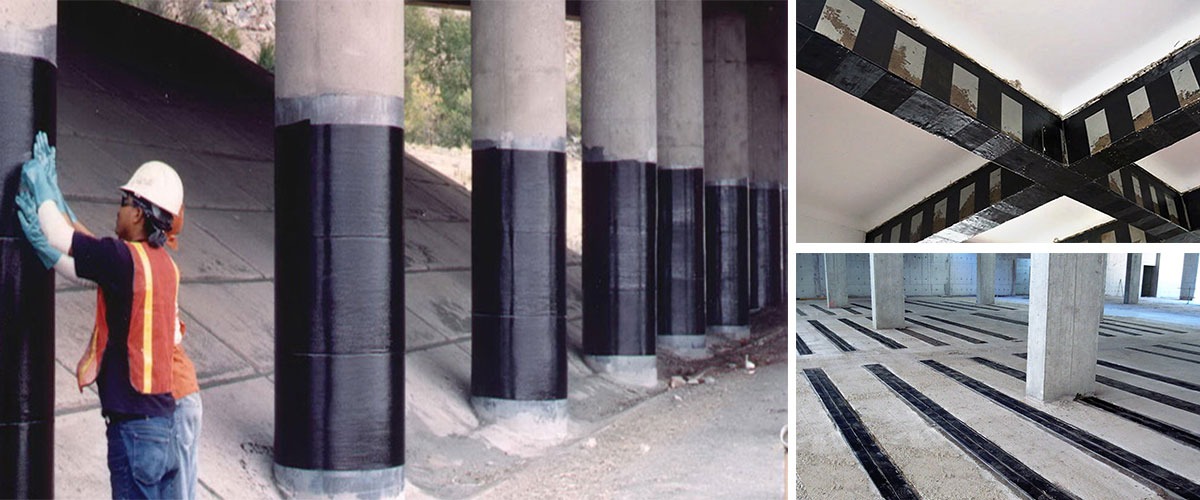

امروزه استفاده از مصالح کامپوزیتی تقویتشده با الیاف پلیمری (FRP) بهعنوان یکی از روشهای نوین و کارآمد در مقاومسازی و بهسازی سازههای موجود، جایگاه ویژهای در صنعت ساختوساز یافته است.
با توجه به نیاز روزافزون به حفظ سرمایههای ملی و افزایش عمر مفید ساختمانها، مهندسان همواره به دنبال راهکارهایی هستند که ضمن افزایش ظرفیت باربری سازه، از نظر اقتصادی نیز مقرونبهصرفه باشند.
این مقاله به بررسی جامع مزایا و معایب استفاده از سیستمهای FRP در مقاومسازی ساختمانهای بتنی، بنایی و فولادی میپردازد و با استناد به جدیدترین یافتههای علمی و تجربیات عملی، دیدگاهی کامل و کاربردی برای مهندسین مشاور ارائه میدهد.
مزایای استفاده از FRP در مقاومسازی ساختمان
کامپوزیتهای FRP در سالهای اخیر بهعنوان یکی از کارآمدترین فناوریهای نوین در حوزه مقاومسازی سازهها شناخته شدهاند. این مصالح با ارائه عملکردی فراتر از روشهای سنتی، توانستهاند توجه طیف گستردهای از مهندسین مشاور و کارفرمایان را به خود جلب کنند. در ادامه، مهمترین مزایای استفاده از این سیستم در مقاومسازی ساختمان مورد بررسی قرار میگیرد.
۱. نسبت مقاومت به وزن بسیار بالا: یکی از بارزترین مزایای کامپوزیتهای FRP، نسبت بالای مقاومت به وزن آنهاست. این ویژگی باعث میشود که این مصالح در مقایسه با روشهای سنتی مانند اجرای شاتکریت یا استفاده از ورقهای فولادی، وزن بسیار کمتری به سازه تحمیل کنند. این امر بهویژه در مقاومسازی ساختمانهای موجود که افزایش وزن اضافی میتواند بر پی و سایر المانهای سازهای تأثیر منفی بگذارد، از اهمیت بسزایی برخوردار است .
۲. مقاومت در برابر خوردگی و محیطهای خورنده: برخلاف میلگردهای فولادی که در معرض رطوبت و مواد شیمیایی دچار خوردگی میشوند، کامپوزیتهای FRP در محیطهای خورنده و مرطوب مقاومت بسیار خوبی از خود نشان میدهند. این ویژگی، FRP را به گزینهای ایدهآل برای مقاومسازی سازههای واقع در مناطق ساحلی، محیطهای صنعتی و یا سازههایی که در معرض مواد شیمیایی قرار دارند، تبدیل کرده است .
۳. سهولت و سرعت اجرا: نصب و اجرای سیستمهای FRP نسبت به روشهای سنتی نظیر قالببندی و بتنریزی مجدد یا جکسازی با پروفیلهای فولادی، بسیار سریعتر و آسانتر است. این امر باعث کاهش زمان توقف بهرهبرداری از ساختمان و کاهش هزینههای غیرمستقیم ناشی از تعطیلی کسبوکارها میشود .
۴. عدم تأثیر قابلتوجه بر ابعاد و سختی المان: استفاده از ورقهای نازک FRP بر روی سطوح خارجی المانهای سازهای، افزایش چشمگیری در ابعاد مقطع ایجاد نمیکند. همچنین این مصالح تأثیر چندانی بر سختی المان تقویتشده ندارند که این موضوع در طراحی لرزهای و کنترل تغییرشکلها حائز اهمیت است .
۵. افزایش ظرفیت خمشی، برشی و محوری: سیستمهای FRP قابلیت استفاده برای افزایش ظرفیت خمشی و برشی تیرها، دیوارها و ستونها و همچنین افزایش ظرفیت محوری و تغییرشکل در المانهای تحت بار محوری را دارند . تحقیقات گسترده در دانشگاه صنعتی استانبول طی ۲۵ سال گذشته، کارایی این روش را در افزایش شکلپذیری و مقاومسازی لرزهای المانهای مختلف سازهای بهخوبی نشان داده است .
۶. قابلیت اجرا در شرایط محدود و فضاهای تنگ: وزن کم و ابعاد کوچک مصالح FRP، حمل و نقل و اجرای آنها را در فضاهای محدود و تنگ که امکان استفاده از تجهیزات سنگین وجود ندارد، ممکن میسازد .
معایب و محدودیتهای استفاده از FRP
با وجود کارایی بالای سیستمهای FRP در مقاومسازی سازهها، این فناوری مانند هر روش مهندسی دیگر، خالی از چالشها و محدودیتهای فنی، اجرایی و اقتصادی نیست. آگاهی از این کاستیها برای طراحان و مجریان، بهاندازه شناخت مزایا حائز اهمیت است تا با نگاهی واقعبینانه و همراه با تمهیدات لازم، از بروز مشکلات جدی در پروژههای مقاومسازی جلوگیری گردد. در ادامه، مهمترین معایب و محدودیتهای استفاده از FRP بررسی میشود.
۱_ جدایش زودهنگام (Debonding)
یکی از مهمترین چالشها در استفاده از سیستمهای FRP بهعنوان تقویتکننده خارجی (EBR)، پدیده جدایش زودهنگام ورق FRP از سطح بتن است. این پدیده زمانی رخ میدهد که تنشهای چسبندگی بین FRP و سطح بتن از مقاومت نهایی خود فراتر رفته و در نتیجه، ورق پیش از رسیدن به مقاومت کششی نهایی خود از سطح جدا میشود . این موضوع باعث هدررفت بخش قابلتوجهی از ظرفیت FRP میشود و برای جلوگیری از آن، نیاز به رعایت دقیق جزئیات اجرایی و در برخی موارد استفاده از سیستمهای مهار جانبی است .
۲_ حساسیت به دمای بالا و آتشسوزی
ماتریس پلیمری (رزین) مورد استفاده در FRP، ذاتاً به دماهای بالا حساس است. با افزایش دما و نزدیک شدن به دمای انتقال شیشهای (Tg) رزین، خواص مکانیکی آن بهشدت کاهش یافته و اتصال بین الیاف و ماتریس تضعیف میشود. در صورت وقوع آتشسوزی، بدون استفاده از پوششهای محافظ، سیستمهای FRP میتوانند ظرفیت مقاومتی خود را بهسرعت از دست بدهند . تحقیقات نشان میدهد که سیستمهای FRP بدون حفاظت میتوانند ظرفیت خود را طی ۲۰ دقیقه از دست بدهند، در حالی که با استفاده از عایقهای مناسب مانند صفحات سیلیکات کلسیم، مقاومت آنها تا دو ساعت قابل حفظ است .
۳_ عدم نفوذپذیری در برابر بخار
رزینهای آلی بهکار رفته در کامپوزیتهای FRP مانع از نفوذ بخار آب میشوند. این موضوع میتواند در برخی کاربردها، بهویژه در مقاومسازی سازههای بنایی تاریخی که نیاز به تنفس دارند، مشکلآفرین باشد و منجر به محبوس شدن رطوبت و آسیبهای بعدی شود .
۴_ هزینه اولیه بالا
هزینه مواد اولیه FRP، بهویژه الیاف کربن، نسبت به روشهای سنتی نظیر استفاده از ورقهای فولادی بالاتر است. هرچند با در نظر گرفتن هزینههای نصب، کاهش زمان اجرا و هزینههای نگهداری، این تفاوت قیمت تا حدی جبران میشود، اما همچنان هزینه اولیه بالا بهعنوان یک مانع جدی مطرح است .
۵_ رفتار ترد و خطی تا شکست
برخلاف فولاد که رفتار شکلپذیری دارد، کامپوزیتهای FRP تا لحظه شکست، رفتاری کاملاً الاستیک و خطی دارند. این بدان معناست که قبل از شکست، هیچ تغییرشکل پلاستیک و هشداری در المان مقاومسازیشده رخ نمیدهد. هرچند در طراحی لرزهای گاهی این ویژگی مفید است (عدم ایجاد تغییرشکل ماندگار بزرگ)، اما از منظر جذب انرژی و شکلپذیری میتواند محدودیتهایی ایجاد کند .
۶_ چالشهای مربوط به اتصالات و مهارها
انتقال نیرو از ورقهای FRP به سایر المانهای سازهای (مانند پی یا تیرهای مجاور) و همچنین مهار مناسب آنها در انتهای المانها، یکی از چالشهای اصلی در طراحی و اجراست. سیستمهای مهار مختلفی برای رفع این مشکل پیشنهاد شدهاند که هرکدام مزایا و معایب خاص خود را دارند .
۷_ پایداری درازمدت و محیطهای نامساعد
با وجود مقاومت بالای FRP در برابر خوردگی، قرارگیری طولانیمدت در معرض اشعه فرابنفش، چرخههای یخبندان و شرایط جوی نامساعد میتواند باعث تخریب تدریجی خواص مکانیکی این کامپوزیتها شود. مطالعات اخیر نشان میدهد که هرچند برای پذیرش گسترده این فناوری نیاز به پژوهشهای بیشتری در زمینه رفتار بلندمدت وجود دارد، اما این چالش قابل مدیریت بوده و راهکارهایی برای مقابله با آن ارائه شده است .
۸_ مسائل زیستمحیطی و بازیافت
فرآیند تولید FRP شامل استفاده از مواد شیمیایی است که میتواند برای محیطزیست مضر باشد. همچنین بازیافت این مواد در پایان عمر مفید آنها دشوار و هزینهبر است .
راهکارهای مقابله با معایب
بهمنظور رفع یا کاهش اثرات منفی استفاده از FRP، راهکارهای متعددی ارائه شده است:
⊗پیشگیری از جدایش زودهنگام: استفاده از سیستمهای مهار مکانیکی (FRP Anchors)، روش نصب در شیار (EBROG و EBRI)، و آمادهسازی مناسب سطح
⊗مقاومسازی در برابر آتش: استفاده از پوششهای مقاوم در برابر حرارت، صفحات سیلیکات کلسیم، و گچهای ضدحریق
⊗جایگزینی رزینهای آلی: استفاده از کامپوزیتهای با ماتریس سیمانی (FRCM/TRM) که علاوه بر مقاومت حرارتی بهتر، قابلیت نفوذپذیری بخار را نیز دارند
کاربردهای نوین و دستاوردهای پژوهشی
پژوهشهای اخیر نشان داده است که استفاده از FRP تنها به مقاومسازی خارجی محدود نشده و در حوزههای نوین زیر نیز کاربرد دارد:
√استفاده از میلگردهای FRP بهعنوان آرماتور داخلی در سازههای بتنی واقع در محیطهای خورنده
√استفاده از مشهای FRP و المانهای پولترود شده در ساخت تیرهای حلقوی بنایی برای اتصال موثر دیوارها در سازههای تاریخی
√بهکارگیری FRP در سیستمهای دیوار برشی با قابلیت تعمیرپذیری سریع پس از زلزله
√استفاده از FRP در ترکیب با سایر سیستمهای جاذب انرژی برای افزایش تابآوری لرزهای ساختمانها
نتیجهگیری و جمعبندی
کامپوزیتهای FRP با ارائه مزایای شاخصی چون نسبت مقاومت به وزن بالا، سهولت اجرا، مقاومت در برابر خوردگی و قابلیت افزایش ظرفیت اعضای سازهای، به ابزاری قدرتمند در حوزه مقاومسازی ساختمان تبدیل شدهاند. با این حال، محدودیتهایی نظیر جدایش زودهنگام، حساسیت به دماهای بالا، هزینه اولیه زیاد و رفتار ترد، مهندسان را ملزم به طراحی دقیق و رعایت کامل جزئیات اجرایی مینماید.
انتخاب روش مناسب مقاومسازی با FRP مستلزم بررسی جامع شرایط پروژه، نوع سازه، بارهای وارده، محدودیتهای اجرایی و تحلیل اقتصادی است. با پیشرفت روزافزون تحقیقات در این زمینه و ارائه راهکارهای نوین برای رفع معایب موجود، دامنه کاربرد این تکنولوژی روزبهروز گستردهتر شده و در آینده نزدیک، نقش پررنگتری در صنعت ساختوساز کشور ایفا خواهد کرد.
برای مهندسین مشاور، آگاهی از آخرین دستاوردهای علمی و تجربیات عملی، کلید اصلی در انتخاب و اجرای موفق این سیستمهای مقاومسازی خواهد بود.
پرسش و پاسخ متداول
آیا FRP باعث افزایش وزن زیادی به ساختمان میشود؟
خیر. یکی از مهمترین مزایای FRP، نسبت مقاومت به وزن بسیار بالای آن است. وزن ورقهای FRP ناچیز بوده و بار مرده سازه را بهطور محسوسی افزایش نمیدهد.
مهمترین عامل شکست در سیستمهای FRP چیست؟
پاسخ: پدیده «جدایش زودهنگام (Debonding)» مهمترین عامل خرابی است؛ یعنی جدا شدن ورق FRP از سطح بتن قبل از رسیدن به مقاومت نهایی خود.
آیا رفتار FRP شکلپذیر است یا ترد؟
رفتار FRP کاملاً الاستیک و ترد (شکننده) است و تا لحظه شکست، تغییرشکل پلاستیک قابلتوجهی ندارد. بنابراین در طراحی باید ضریب اطمینان مناسبی در نظر گرفت.
آیا FRP نیاز به نگهداری دورهای دارد؟
بله، بررسی سالانه برای اطمینان از عدم جدایش، ترکخوردگی و آسیبهای فیزیکی یا ناشی از اشعه خورشید توصیه میشود.
